威綸通【W(wǎng)EINVIEW HMI應用】紡織機械—棉紡機

摘要：隨著工控業的迅速發展，各行業自動化水平也逐步提升，由離散的控制模式升級為集中式的控制。在紡織行業當然也不例外，要提高紡織裝備自主化水平；通過加強自主研發和引進消化國際先進技術，實現具有自主知識產權的新型紡織機械技術的重大突破。WEINVIEW觸摸屏在紡織行業控制系統中得到了廣泛的應用，棉紡機，絡筒機，卷染機，粗紗機和漿紗機等各種機型，都可以看到WEINVIEW人機界面的光彩。本文主要介紹WEINVIEW MT6100i人機在棉紡機上的應用。

關鍵字：WEINVIEW人機 棉紡機 集成控制

Abstract：Along with the rapid development of industry, industrial automation industry, also gradually by discrete control mode for centralized control upgrade. In the textile industry is no exception, should improve textile equipment autonomization level, By strengthening the independent research and development and introduced international advanced technology, with independent intellectual property rights of the new textile machinery technology breakthrough. WEINVIEW touch screen in the textile industry control system has been widely used in textile machine, rolls, winding machine, dyeing machine, bobbiner and thick liquid yarn machine etc. Various models, you can see the WEINVIEW human-machine interface. This paper mainly introduces WEINVIEW6100i man-computer in cotton on the application.

Key words：WEINVIEW man-machine spinning machine integrated control

一、引言

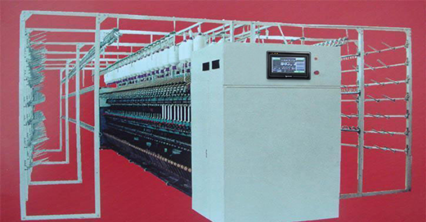

棉紡機是近年來在紡織行業使用較為普遍的一種設備，其主要作用是將制成的棉層進行開松、除雜、梳理和混合。該機主要用于纖維長度為22~76mm的純棉、化纖及其它混紡纖維的開松、除雜和梳理。隨著時代的發展梳棉機的發展趨勢為自動化監控，而自動化監控最得力的助手也就是觸摸屏。使用觸摸屏可以節省PLC的輸出口接口，也減少了設備的硬件接線。同時可為用戶提供完整的設備故障診斷及分析功能。整個棉紡機生產系統，采用先進的集成控制技術，把WEINVIEW人機界面，PLC,變頻器，傳感器，棉紡機執行機構集成一體，讓用戶操作更加方面快捷。

二、系統原理與設計要求

a)全機采用閉環控制，引紗和喂給線速度通過編碼器處理，保持運行中速度的恒定。

b)引紗電機、喂給電機和橫動電機采用變頻控制，這樣十分方便的改變它們的速度。

c)全機控制系統通過PLC處理，增加了運行的可靠性。

d)全機的工藝參數都能夠通過WEINVIEW MT6100的觸摸屏來設定和監控。

三、電控系統的整體構成

1、主控回路：整個電控系統的主控回路由主控制箱、車身電器、控制電源（包括24V和48V的開關電源）和緊急停車按鈕組成

2、段紗傳感器和喂給羅拉電磁離合器：當斷紗傳感器檢測到?jīng)]有紗線時，它馬上發出信號給PLC，PLC得到信號后斷開喂給電磁鐵的輸出，使喂棉立即停止。

3、半自動接頭裝置電器：有主控PLC、斷紗傳感器、絡筒電磁鐵以及掛紗電磁鐵組成。

4、控制板：由主控PLC、變頻器以及WEINVIEW MT6100I觸摸屏組成。 系統中 觸摸屏+PLC+變頻器+傳感器+執行機構的系統結構，使得數據采集更加迅速順暢，控制更加集成化。

具體結構如下圖所示

本機通過以PLC核心控制器為中心的電路系統來控制梳棉及棉箱的所有電機、電磁閥工作；驅動器與PLC通過RS-485方式通訊；觸摸式人機界面可對全機的狀態進行監控，并可以設定與顯示主要參數；棉層和棉條傳感器信號輸入后，進行A/D轉換，然后參與運算；棉箱壓力值也是經A/D轉換后參與運算，對棉箱進行控制；軟件運行過程中對各故障點和通訊進行查詢，一旦發生故障則進行故障處理，并對發生故障進行記錄，可在觸摸屏上隨時進行查詢。

四：觸摸屏畫面設計

WEINVIEW MT6100觸摸屏憑借其出色的65536色色彩顯示以及精心設計的操作界面，讓人們?cè)谙硎芷涿烙^視覺的基礎上，既能實時顯示各臺變頻器的參數，又能有效控制變頻器的各項動作及準確設定各項參數，進而精確控制棉紡機的運行。 在WEINVIEW MT6100觸摸屏的主界面上，可以簡單方便的對系統的參數進行設定，另外還可實時顯示當前通訊變頻器的各項主要參數，并用精美的圖形實時顯示變頻器的當前狀態，分為：停機、運行、故障等多檔指示。 WEINVIEW MT6100觸摸屏還有一項非常實用的功能，即可以使用變量來設置變頻器的站號。當一臺觸摸屏無論連接多少臺變頻器時，只需使用一套觸摸屏窗口程序即可輕松訪問各臺變頻器，而您需要操作的僅僅是改變變量的值為您要訪問的變頻器站號即可。

五：結束語

本系統采用WEINVIEW6100i的觸摸屏+PLC+變頻器+傳感器+執行機構（電機、電磁閥），組成的高集成的控制系統，極大地提高了設備的穩定性。減少了很多以前用開關、按扭來控制的操作失誤，減小了設備的維修次數，提高了生產效率；同時也省去了過多的分散式顯示設備，大大提高了系統的性價比，奠定了同行業的競爭優勢。
